Valve overview

Series A42C Spring-Operated Full-Lift Safety Valve

A42C弹簧全启式安全阀

A42C弹簧全启式安全阀是一种采用弹簧直接载荷和全启式结构的安全阀,其“C”代表阀体材料为碳钢。当系统压力超过预设的整定压力时,阀瓣迅速提升至全开高度,实现大量介质的快速泄放;压力回降至规定值时自动关闭。该阀门结构坚固,通用性强,是为各类蒸汽、气体或液体系统提供大容量超压保护的标准型安全泄放装置。广泛应用于工业锅炉、压力容器、压缩空气系统、油气储罐、热交换器及一般化工设备等,作为标准的大排量安全泄压设备,保护系统免因超压而发生危险。

型号: A42C-150LB/A42C-3000LB/A42C-600LB/A42P-150LB/A42P-3000LB/A42P-600LB/A42R-150LB/A42R-3000LB/A42R-600LB
规格: DN20-DN300
公称压力: 150LB-600LB
适用介质: 水、油品、蒸汽、气体及腐蚀性介质
适用温度: ≤ 450 ℃
阀体材质: cast steel, stainless steel, bi-directional stainless steel
连接方式: flange
驱动方式: spring type
Key features icon

特点

1.全启式大排量设计

阀瓣开启高度等于或大于流道直径的1/4,排放面积大,泄放能力(排量)强,能快速降低系统压力。

2.碳钢阀体(“C”型)

阀体主要采用碳钢(如WCB)铸造或锻造,具有较高的强度和良好的综合机械性能,经济实用。

3.弹簧直接载荷结构

结构简单,性能可靠,通过调节螺杆可精确设定整定压力(开启压力),启闭压差较小。

4.适用范围广

适用于工作温度≤300℃的饱和蒸汽、空气、水、油品等多种非强腐蚀性介质,是工业领域最常用的安全阀类型之一。

5.法兰标准连接

进出口通常采用标准法兰连接(如RF法兰),安装稳固,便于与管道系统集成

Performance specs icon

性能规范表

公称压力 Normal PressurePN1503006009001500
壳体强度 Body strengthPs(MPa)3.07.51522.538
整定压力 Set pressurePk(MPa)0.1-21.6-53.2-108-1510-25
密封压力 Seal pressurePm(MPa)90% Pk
回座压力 Reseation pressurePh(MPa)≥90% Pk
排放压力 Relieving pressurePp(MPa)≤1.1 Pk
开启高度 LiftH(mm)≥1/4 d0
适用温度 Appropriate temperatureC≤300℃
P、R≤200℃
适用介质 Appropriate medium空气、水、油品、蒸气、腐蚀性介质 Air,oil,Steam,Water,Corrosive medium

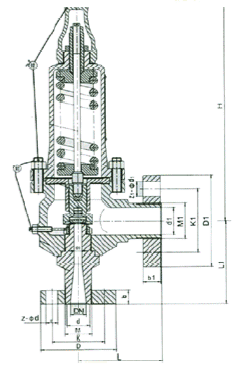

结构图

Structural diagram

零部件名称材料表

NO.零件名称Part nameA42C-160 A42Y-320 材料materialA42C-160P A42Y-320P 材料MaterialA42C-160R A42Y-320R 材料Material
1法兰flange35/35CrMoA2Cr131Cr18Ni12Mo2Ti
2阀座seat2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
3阀体body401Cr18Ni9Ti1Cr18Ni12Mo2Ti
4调节圈Adjusting ring2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
5阀瓣disc2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
6反冲盘recoil disk2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
7导向套guide bushing2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
8阀盖coverZG230-450ZG230-450ZG230-450
9阀杆stem2Cr131Cr18Ni9Ti1Cr18Ni9Ti
10弹簧spring50CrVA50CrVA包覆氟塑料fluoroplastic coating50CrVA包覆氟塑料fluoroplastic coating
11调整螺杆Adjusting screw452Cr132Cr13
12阀帽Valve capZG200-400ZG200-400ZG200-400
密封面材料Sealing surface material堆焊Co基硬质合金Surfacing Co-based cemented carbide


外形安装尺寸表

/storage/20260819/OkT1787109910NUmWud15.png
A42C150、 A42C150P、 A42C150R
公称压力 Nominal Diameter DN(in)尺 寸 Dimension(mm)
D0DD1D2btZ-ΦdDN'D'D'-1D'-2b't'Z-Φd'LL1H
Y2"×Y2"D8960.5351254-1520987043141.64-159090260
Y2"×1"D9870431454-152510879.551151.64-159692280
1"×1"D10879.5511554-154012798.573181.64-15115105290
1"×2"D10879.5511554-1550152120.592181.64-19115105290
1"×2"G12798.5731854-1550152120.592181.64-19121124320
1"×2"G12798.5731854-1565178139.5105201.64-19121124340
1"×3"G12798.5731854-1580190152.5127221.64-19124130340
2"×2"J152120.5921854-1965178139.5105201.64-19124130360
2"×3"J152120.5921854-1980190152.5127221.64-19124130360
2"×4"J178139.51052054-19100229190.5157241.68-19143137360
3"×4"L190152.51272254-19100229190.5157241.68-19162156450
4"×6"N229190.515724108-19150279241.5216261.68-22210197510
6"×8"P279241.521626108-22200343298.5270291.68-22241240740
8"×10"R343298.527029108-22250406362324311.612-25279276810
12"×14"T483432381321012-25350533476413351.612-29360360860

A42C300、 A42C300P、 A42C300R
公称压力 Nominal Diameter DN(in)尺 寸 Dimension (mm)
doDD1D2btZ-ΦdDN'D'D1'D2'b't'Z-Φd'LL1H
" /"×" /"D9566.5351554-1520987043141.64-159090260
" /"×1"D11782.5431654-192510879.551151.64-159692280
1"×1"/D12489511854-194012798.573181.64-15115105290
1"×2"D12489511854-1950152120.592181.64-19115105290
1"×2"×2"G156114.5732054-2250152120.592181.64-19121124320
1"×2"×2" /G156114.5732054-2265178139.5105201.64-19121124340
1"×3"×3"G156114.5732054-2280190152.5127221.64-19124130340
2"×2"× /H165127922258-1965178139.5105201.64-19124130360
2"×3"J165127922258-1980190152.5127221.64-19124130360
2"×4"×J1901491052458-22100229190.5157241.68-19143137360
3"×4"L210168.51272858-22100229190.5157241.68-19162156450
4"×6"N25420015732108-22150279241.5216261.68-22210197510
6"×8"P318270216381012-22200343298.5270291.68-22241240740
8"×10"R381330270421012-25250406362324311.612-25279276810
注:出口法兰为150Lb。 Remark:150Lb for outlet flange.
A42C600、 A42C600P、 A42C600R
公称压力 Nominal Diameter DN(in)尺 寸 Dimension (mm)
doDD1D2btZ-ΦdDN'D'D1'D2'b't'Z-Φd'LL1H
" /"×1"D11882.5431674-192510879.551151.64-159692290
1"×2"D12489511974-1950152120.592181.64-19115105290
1"×2"×2"D156114.5732274-2250152120.592181.64-19152124340
1"×2"×2" /D156114.5732274-2265178139.5105201.64-19152124350
1"×3"×3"F156114.5732274-2280190152.5127221.64-19152124350
2"×2"× /F165127922678-1965178139.5105201.64-19162154380
2"×3"F165127922678-1980190152.5127221.64-19162154380
2"×4"×H1901491002978-22100229190.5157241.68-19143165380
3"×4"L21016812732108-22100229190.5157241.68-19162155460
4"×6"×N27321615738108-25150279241.5216261.68-22210200520
6"×8"P356292216461012-29200343298.5270291.68-22241240750

注:出口法兰为150Lb。 Remark:150Lb for outlet flange.

A42C900、 A42C900P、 A42C900R
公称压力 Nominal Diameter DN(in)尺 寸 Dimension (mm)
doDD1D2btZ-ΦdDN'D'D1'D2'b't'Z-Φd'LL1H
1/2″x2″F178123.87332104-2950152120.592181.64-19115124360
2″x3″H216165.19238108-2580190152.5127221.64-19162154390
3″x4″J241190.512738108-25100229190.5157241.68-19181184480
4″x6″K292234.915744128-32150279241.5216261.68-22222197540

注:出口法兰为150Lb。 Remark:150Lb for outlet flange.

A42C1500、 A42C1500P、 A42C1500R
公称压力 Nominal Diameter DN(in)尺 寸 Dimension (mm)
doDD1D2btZ-ΦdDN'D'D1'D2'b't'Z-Φd'LL1H
7/8″x1″D13088.94320104-22251248951181.64-19120136310
1/2″x2″D178123.87326124-285016512792221.68-19140105360
1/1″x2 1/2″F178123.87326124-2865190149105241.68-22152124360
2″x3″G216165.19232158-2580210168.5127281.68-22162154380
3″x4″J267203.212742148-32100254200157321.68-22181184490

注:出口法兰为300Lb。 Remark:300Lb for outlet flange.
