Valve overview

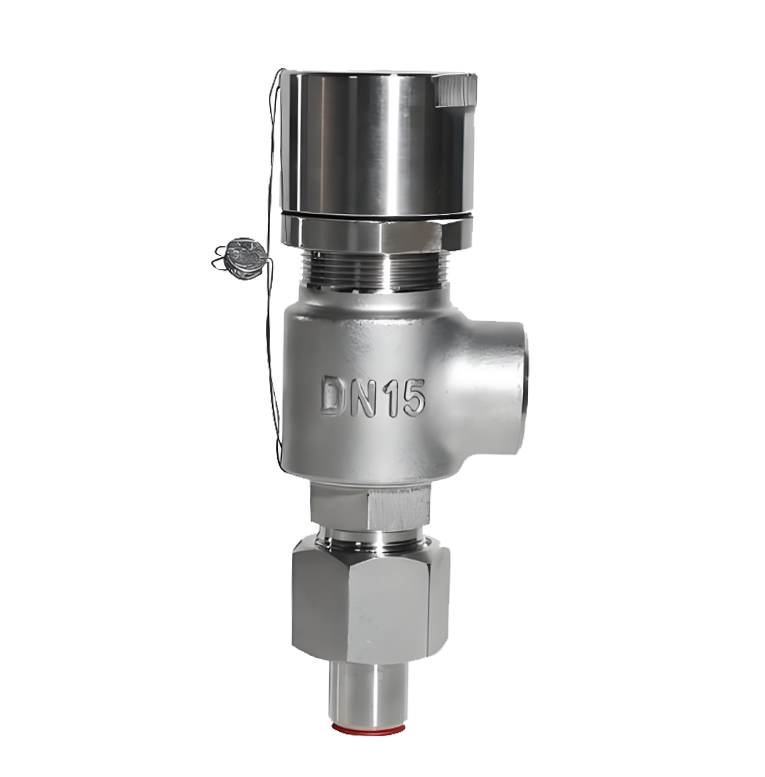

Series A21H spring micro opening external thread safety valv

A21H弹簧微启外螺纹安全阀

A21H弹簧微启外螺纹安全阀是一种用于保护承压设备安全的自动泄压装置。它采用弹簧直接载荷式原理和微启式阀瓣结构,通过精密设定的弹簧预紧力来平衡系统介质压力。当系统压力超过预设的开启压力时,阀瓣微启泄放介质;压力回降至规定值时自动关闭。其外螺纹连接方式使其结构紧凑,便于在管道或设备接口上直接安装,是防止系统超压、保障人员与设备安全的关键附件。主要安装在小型压力容器、水泵出口、液压系统、空气压缩机储罐、锅炉给水系统、仪表风管道以及化工设备等承压系统的指定接口上,作为防止因压力调节失效、热膨胀或其他故障导致系统压力过高的最后一道安全保护。

型号: A21H
规格: DN15-DN25
公称压力: 16PN-40PN
适用介质: 水、油品、蒸汽、气体及腐蚀性介质
适用温度: ≤ 200 ℃
阀体材质: 铸钢、不锈钢、铜
连接方式: 外螺纹
驱动方式: 弹簧
Key features icon

特点

1.微启式泄放结构

阀瓣开启高度为喉径的1/40~1/20,启闭动作迅速,排放量较小,适用于液体介质或要求少量泄压的场合。

2. 外螺纹连接,紧凑便捷

阀体进出口采用标准外螺纹(如G螺纹、NPT螺纹),安装空间要求小,连接方便,特别适合在仪表口、小型容器或紧凑管路上使用。

3. 弹簧直接载荷,动作可靠

采用螺旋压缩弹簧提供载荷,结构简单,性能稳定,启闭压力偏差小,重复性好。

4. 合金钢密封(“H”型)

阀瓣与阀座密封面采用合金钢材料(如13Cr、Stellite)堆焊或整体制造,耐磨损、耐冲刷,密封可靠,使用寿命长。

5. 压力可调与适用性广

通过调节螺杆可在一定范围内调整开启压力(整定压力)。广泛适用于工作温度≤300℃的多种液体介质。

Performance specs icon

性能规范表

性能规范表Performance Specification
公称压力Nominal Pressure16Mpa
强度试验压力Shell Test24
密封试验压力Seal Test18
适用温度Suitable Temp.≤200℃

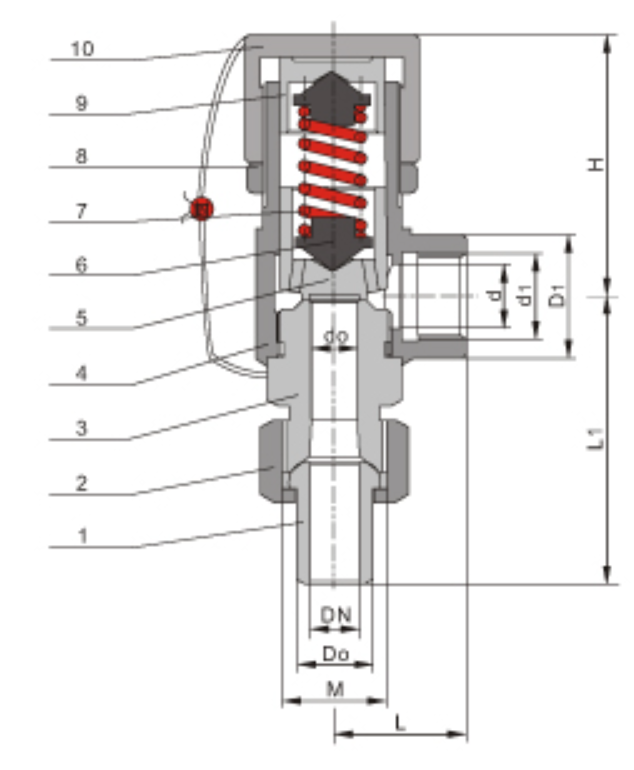

结构图

Structural diagram

零部件名称材料表

NO.零件名称Part NameA21H-C/A21F材料MaterialA21W-P/A21F-P材料MaterialA21Y-R材料Material
1管接头pipe joint201Cr18Ni9Ti1Cr18Ni12Mo2Ti
2管接头螺母Pipe nut352Cr131Cr18Ni9Ti
3阀座Seat351Cr18Ni9Ti1Cr18Ni12Mo2Ti
4阀体body2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
5阀瓣disc2Cr13/2Cr13+PTFE1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE1Cr18Ni12Mo2Ti
6弹簧座spring seat2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
7弹簧spring50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料
8锁紧螺母Lock nutQ235-AZG230-4501Cr18Ni9Ti
9弹簧导向垫Spring guided pad2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
10调节螺母Adjusting nutQ235-A2Cr131Cr18Ni12Mo2Ti


外形安装尺寸表

/storage/20260818/dEN1787015587bjNSnI15.png
型号Model公称通径Nominal DiameterdodDoMd1D1LL1aH
A21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P15121520M27×1.5G1/2”30357666
20162025M33×1.5G3/4”35408768
25182531M39×1.5G1”4050100105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P15101525M39×1.5G1”445010066
20102031M39×1.5G1”445010068
25122531M39×1.5G1”4450100105
A21W-160/160P15820/M24×2G1"4450100261
20825/M33×2G1”4450100261
25828/M36×2G1”4450100285
