Q44F 三通球阀深度解析：分体式法兰结构与自动化驱动平台全解读

导语： 在复杂的工业流体网络中，不仅需要开关阀门，更需要精准地实现流体的分流、合流或流向切换。这种依靠单一阀门完成多管路控制的利器，便是三通球阀。今天，我们通过一张高清实拍图，为您深度解码这款工业管路中的“空间魔术师”——Q44F 三通球阀。从其分体式坚固阀体、多向法兰接口，到顶部极为考究的自动化驱动平台，带您全面了解管网系统中的流向控制奥秘。

一、 型号命名解析：三通球阀的独特身份

看懂Q44F这个型号，就能立刻读懂它的功能和用途：

• Q（球阀）：代表其内部核心是一个带有圆柱形通道的球体，只需旋转 90° 即可切换通道。
• 4（法兰连接）：代表阀门的出入口采用法兰（Flange）连接，具有极高的安装稳固性和管道承压能力。
• 4（三通结构）：这是关键标识。代表该阀门拥有三个通道口（通常呈 T 型或 L 型分布，常见为 T 型流道）。它不再只是简单的“开/关”，而是能够将一条管线中的介质分流到另外两条管线，或者将其中两条管线合流到一条管线，极大简化了复杂的管汇系统。
• F（PTFE密封）：代表阀门内部的球体与阀座之间采用聚四氟乙烯（PTFE） 软密封。这种材质摩擦系数极低，不易老化，非常适合常规的清水、气体、油品及弱腐蚀性介质的密封。

二、 结构解析：分体式螺栓紧固法兰设计

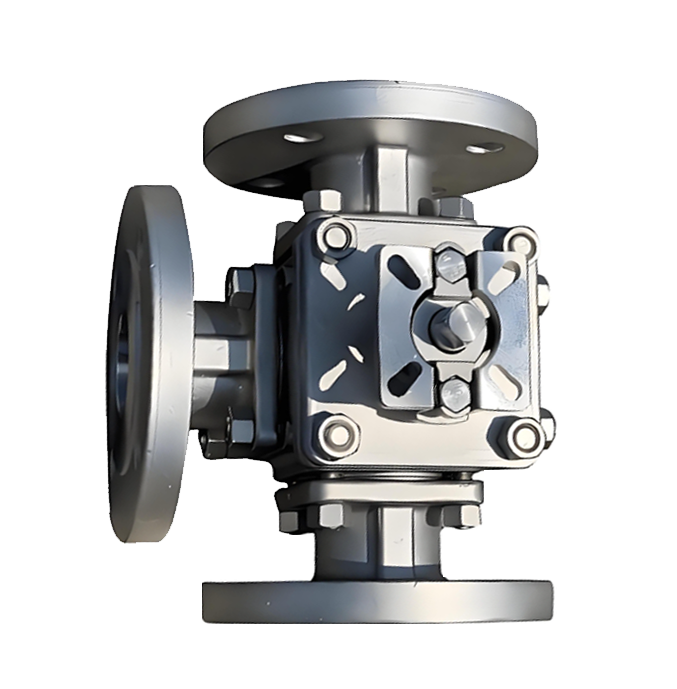

观察图片的阀体上下和侧面，您可以清晰地看到由多组高强度六角螺栓和螺母紧固而成的阀体结构。

• 两片式/分体式结构：这种设计将阀体分为数个独立模块（如左端盖、右端盖、上下阀体等），通过长螺栓贯穿锁紧。
• 绝佳的维护便利性：相比于一体铸造的阀门，分体式结构最大的优势在于现场易维护。当内部球体或密封圈因为长期使用出现磨损时，操作人员无需将整个三通阀门从复杂的管道法兰上切割下来，只需要在现场松开紧固螺栓，拆下某一侧的端盖，就能将内部的球体组件抽出进行快速更换。这大大缩短了停产维修周期，降低了维护成本。

三、 顶部驱动平台：专为“自动化”而生的安装底座

这张图片中最值得注意的工艺细节，位于阀门的顶部。

1. ISO 5211 标准安装支架：您可以清晰地看到，阀杆周围有一个方形的金属底座（安装支架），四个角上打有标准的螺纹孔。这个支架严格遵循了 ISO 5211 国际标准 的执行器安装尺寸。
2. 精密切口阀杆与定位标记：支架正中央凸起的方形阀杆端面，被加工出了清晰的对角线切口，并且在支架和阀杆的衔接处画有浅色的辅助标记线。
3. “即插即用”的自动化升级：这种专门设计的顶部平台，意味着这款阀门在出厂时就是为气动或电动执行器量身定制的。用户只需购买一款带有相同 ISO 5211 底部法兰的电动或气动执行器，用四根螺栓直接安装在阀门的方形底座上，通过执行器旋转阀杆上的切口，就能实现无需任何机械加工的自动化控制。这种设计满足了现代工控“智能制造”的升级需求，为工厂后期的全自动化改造铺平了道路。

四、 三通球阀的核心优势（为何它如此重要？）

1. 一阀多用，节省空间：在复杂的化工或石油平台，如果用传统的两通阀门构建分流和合流管路，需要大量弯头、三通管件和至少多台阀门。而一台三通球阀就能实现流路的切换，极大地缩小了管汇的占地面积，降低了整体材料成本。
2. 操作简便：只需执行器或手柄旋转 90 度，介质流向即可瞬间改变，极大提高了工艺控制的响应速度。

五、 典型应用场景与选型采购提醒

由于其 T 型或 L 型流道设计，Q44F 三通球阀在以下场景中发挥着不可替代的作用：

1. 石油化工/炼油厂：用于反应釜进料管路的热交换切换、冷却水旁路切换。
2. 食品与制药行业：用于物料管线的清洗（CIP）和消毒（SIP）流道切换。
3. 采暖、空调与水处理：用于冷却水、冷冻水的不同回路切换与混水调节。

采购与安装核心提醒（避坑必读）：

1. 流道方向确认：三通球阀有 T 型和 L 型之分。T 型可以使三个通道互相连通或使其中的两个连通；L 型只能切换相邻的两个通道。采购前，务必向厂家确认您需要的是 T 型还是 L 型流道，一旦装错将无法完成工艺切换。
2. 安装受力注意：三通阀门的受力比两通更复杂。安装法兰时，必须使用垫片，并严格采用对角线交替拧紧螺栓的方式，防止法兰因受力不均引起阀体内部变形，导致阀芯卡死或发生内漏。


Q46H 四通球阀深度解析：金属硬密封、分体式法兰与自动化驱动平台全解读

导语： 在复杂的石油化工、冶金和换热系统中，介质往往需要在四条管线之间进行复杂的切换、汇合或分流。相比于使用多个普通两通阀门组合，四通球阀凭借一阀控四路的独特设计，成为了简化管路布局的核心枢纽。今天，我们通过一张高清实拍图，为您深度解码这款工业管路中的“十字路口”——Q46H 四通球阀。从其紧凑坚固的分体式结构、应对高温的金属硬密封，到顶部的标准化自动化平台，带您全面了解多通道流体控制的尖端技术。

一、 型号命名解析：四通球阀的“硬核身份”

要读懂这款阀门，我们先从型号代码Q46H开始：

1. Q（球阀）：代表内部以球体为核心，通过90度旋转实现流道切换。
2. 4（法兰连接）：代表阀门采用标准的法兰连接方式，具有极高的安装稳固性和承压能力。
3. 6（四通结构）：这是该阀门的核心特征。代表它拥有四个介质通道口（呈十字型分布）。不同于三通只能分流/合流，四通球阀可以在单台设备内实现四路介质之间的任意连通、切断或切换，极大地替代了由多个阀门和复杂管件组成的阀组，节省了宝贵的安装空间。
4. H（金属硬密封）：这是该阀门区别于常规软密封阀门（如Q44F）的关键字母。“H”代表密封面为金属对金属硬密封（通常在球体和阀座上堆焊司太立合金等高硬度材料）。这意味着该阀门能够耐受300℃以上的高温介质，并能抵抗介质中微小固体颗粒的冲刷和磨损，具有极长的使用寿命。

二、 结构解析：分体式高强度阀体

从图片中可以看出，阀体四周由多组高强度的六角螺栓和螺母牢牢紧固。

• 分体式/组合式结构：这种设计将阀体模块化组合（通常由中心十字阀体和四个法兰端盖组成）。虽然四通阀的受力非常复杂，但这种分体结构保证了每个法兰接口都拥有独立的紧固和密封系统。
• 免拆卸维护优势：当阀门长时间运行后，如果内部金属密封面发生磨损或划伤，维修人员无需将整个四通阀从复杂的管线网中切割拆除。只需在现场松开特定法兰端盖的螺栓，即可将该侧的阀体和球体组件抽出，更换内部的密封件或球体，大幅降低了工厂停车维修的时间和成本。

三、 顶部驱动平台：ISO 5211 标准化接口

这张图片中最亮眼的工艺细节在于阀门的顶部平台：

1. 遵循ISO 5211标准的安装支架：阀杆四周有一个经过精密加工的矩形金属安装底座，四个角上带有标准的螺纹孔。这严格遵循了ISO 5211国际标准，是专为安装执行器而设计的。
2. 精密的方形阀杆：凸出的方形阀杆端面经过精密切削，便于与执行器或手动扳手紧密咬合。
3. “即插即用”的自动化潜力：这种标准化设计意味着该阀门在出厂时就是一个“自动化预备役”。用户无需任何额外的机加工，只需购买一个带有同规格ISO法兰的气动执行器或电动执行器，用四根长螺栓直接固定在顶部支架上，就能瞬间将其升级为全自动控制的智能阀门，完美适配现代工业的DCS（集散控制系统）。

四、 四通球阀的核心工作原理

四通球阀内部通常设计有L型流道或T型流道（根据工艺要求定制）。

• 通过操作手轮或执行器将球体旋转一定角度（通常是90度），可以实现介质流向的完全切换。
• 应用场景示例：在大型换热系统中，它可以轻松实现“换热器A与B串联”、“A与B并联”或“单个换热器检修隔离”等复杂工况的瞬间切换，大幅度提高整个生产线的运行灵活性。

五、 典型应用场景与选型采购提醒

基于其 四通道灵活切换 + 法兰连接 + 金属硬密封耐高温耐磨 的组合特性，Q46H 四通球阀在以下极端工况中具有不可替代的地位：

1. 石油化工及炼油装置：用于高温反应釜的进料、出料管路切换，以及催化裂化装置的介质换向。
2. 冶金与电力行业：用于高温热风炉、大型换热器组的切换控制（如高炉热风阀组）。
3. 导热油及高温热媒系统：用于300℃以上高温导热油的流向切换和系统旁通。

采购与安装避坑指南（极为关键）：

1. 明确流道逻辑：四通球阀内部有非常复杂的流道设计（如L型、T型、X型等）。采购前，务必向厂家提供详细的工艺流程图（P&ID），确认您需要的是哪种切换逻辑，一旦制造错误将完全无法使用。
2. 法兰需对角拧紧：安装时，必须放入合格的金属缠绕垫片，并严格按照“对角线交替”的顺序紧固法兰螺母。四通阀各方向受力很大，如果不均匀拧紧，极易导致内部阀芯卡死，甚至发生严重的内漏。
3. 高温试运行：在高温工况下，金属硬密封球阀需要经过升温预热。初次运行时应缓慢开启，避免冷态阀门突然接触高温介质引起的热冲击导致密封面变形。

Q347Y 蜗轮固定球阀深度解析：DN200 不锈钢金属硬密封技术

导语： 在石油化工、长输管线及大型水处理工程中，面对 DN200 这样的大口径管道，普通的浮动球阀往往因扭矩过大而无法正常操作，且软密封易在高温下失效。此时，Q347Y 蜗轮固定球阀 便成为了工程设计的首选。今天，我们通过一张高清实拍图，为您深度解码这款重型工业阀门的核心技术——从 DN200 的大口径规格、CF8 不锈钢材质，到固定球低扭矩设计与金属硬密封的完美结合。

一、 铭牌参数解读：读懂阀体的“身份证”

阀体正面的铸造铭文精准地传达了这款阀门的基础物理属性：

1. DN200（公称通径 200毫米）：这是一个大口径级别。这种尺寸的阀门通常应用于工厂的主干管道、大型泵站的进出水管线或 LNG/天然气主输送线。它需要处理巨大的介质流量，因此对阀体结构强度和传动系统的要求极高。
2. 16（公称压力 PN16）：代表该阀门的压力等级为 1.6 MPa（16公斤）。这是国标体系下最常见的中低压等级，广泛适用于水、蒸汽、油品及一般性化工介质的管线系统。
3. CF8（304不锈钢铸件）：这是阀体的材质代码。CF8 等同于 304 奥氏体不锈钢。它具有优异的抗大气氧化、抗水腐蚀及耐弱酸碱的能力。相比碳钢，CF8 材质能大大提升阀门在潮湿环境或轻微腐蚀工况下的使用寿命，且表面光洁，不易生锈。

二、 结构解析：“固定球”技术的物理明证

请观察图片中阀门的最底部，那里有一个带有外六角螺母的金属底盖（轴承座）。这是确认其为“固定球阀”的核心标志。

• 什么是固定球（Trunnion Mounted）？：与常见的浮动球阀不同，固定球阀的球体上下两端被精密轴承固定支撑。管道内的介质压力作用于球体时，巨大的推力通过轴承传递到了阀体壳上，而不是直接挤压在密封圈上。
• 带来的核心优势：这使得 DN200 这种大口径阀门的启闭扭矩大幅度降低。如果没有这种固定支撑，介质推力会将球体死死压在密封圈上，导致根本无法转动。有了轴承的支撑，即便在高压差下，阀门也能维持轻盈顺畅的操作。

三、 密封技术：“Y”代表金属硬密封

型号代码中的 “Y” 字母具有极高的工程价值。

• 金属对金属密封：普通的 Q347F 采用的是聚四氟乙烯（PTFE）软密封，其使用温度通常限制在 150℃ 以下。而 Q347Y 采用了金属硬密封。通常在球体表面和阀座密封面上，会堆焊或喷涂高硬度、耐高温的合金材料（如司太立 Stellite 钴基合金）。
• 适用苛刻工况：这种金属硬密封技术使得阀门能够耐受 300℃ 以上的高温介质，并且对介质中混杂的少量固体颗粒（如矿渣、铁锈颗粒）具有极强的抗冲刷和抗磨损能力。它完美适用于高温蒸汽、导热油、含颗粒浆料等恶劣工况。

四、 传动系统：大口径阀门必配的蜗轮齿轮箱

图片顶部那个醒目的蓝色大型十字手轮，以及下方的灰色齿轮箱，是这台大口径阀门的关键配件。

• 蜗轮蜗杆减速机：面对 DN200 这样庞大的内部球体和巨大的介质冲击力，人力直接旋转阀杆是根本不可能的。蜗轮箱通过机械减速原理，将操作人员摇动手轮的微小力量，转化为足以开启巨大球体的强大扭矩。
• 轻便安全：工人只需轻松转动几圈手轮，就能完成阀门的全开或全关。同时，蜗轮箱通常具备自锁功能，当阀门处于开启或关闭状态时，即使卸去手动力，阀门也不会因介质波动而意外反转，确保了管线运行的安全。

五、 典型应用场景与采购安装核心提醒

基于 DN200大口径 + CF8不锈钢耐腐蚀 + 固定球低扭矩 + 金属硬密封耐高温 的黄金组合，Q347Y 蜗轮固定球阀在以下工况中表现卓越：

1. 石油化工与炼油装置：用于高温反应器进出口物料管线的截断和切换。
2. 火力发电厂及热力管网：用于高温高压蒸汽主干线的总控阀门。
3. 冶金与煤化工：用于含有粉尘、颗粒的各类高温气体或浆液的输送。

采购与安装黄金法则（极其关键）：

1. 电机接口预留：虽然图片展示的是手动蜗轮箱，但顶部平台通常符合 ISO 5211 标准。如果未来工厂需要升级自动化，可以直接在蜗轮箱顶部加装电动执行器，无需更换阀门主体。
2. 法兰对口与垫片：安装 DN200 法兰时，必须使用金属缠绕垫片，并采用 “对角线交叉” 的方式分批拧紧法兰螺栓，防止法兰面因受力不均而翘曲，导致泄漏。
3. 高温预热：对于金属硬密封阀门，初次通入高温介质时，必须缓慢开启并升温。严禁将高温介质突然通入冷态阀门，急剧的热胀冷缩（热震）可能导致金属密封面变形甚至崩裂。

气动球阀系统深度解析：DN100 不锈钢阀体与气动执行器套件全解

导语： 在现代工业自动化生产线上，阀门不再仅仅依靠人工摇动手轮，而是通过压缩空气与电信号的结合，实现远程、快速、精准的自动控制。今天，我们通过一张高清产品实拍图，为您深度解码一套完整的自动阀门系统——气动球阀。从底部的 DN100 不锈钢阀体、中间的气动执行器，到顶部的电磁阀与限位开关组件，带您全面了解工业“智造”的核心执行单元。

一、 底部基础层：阀体铭牌与硬核参数

观察图片底部，这是一台通过中间支架连接的法兰连接球阀。阀体正面清晰铸有铭文：

1. DN100（公称通径 100毫米）：这是工业管道中非常经典的中型尺寸。它既能保证足够的介质流量（如供水、天然气支线、化工物料输送），又具备良好的结构强度，广泛应用于各类工厂的支管截断与调节。
2. 16（公称压力 PN16）：代表压力等级为 1.6 MPa（16公斤）。这是水、气、油及一般性化工介质管道中最常见的压力等级。
3. CF8（或 P 标识）：代表阀体材质为 304奥氏体不锈钢铸件。相比碳钢，304不锈钢具有出色的抗大气氧化、抗水腐蚀及耐弱酸碱的性能，能够确保阀门在潮湿或轻微腐蚀工况下的长周期使用寿命，且不易生锈污染介质。

(注：从阀体中部的一圈高强度螺栓可以看出，该阀门采用了两片式分体结构。这种设计使得后期如果内部 PTFE 密封圈磨损，可以方便地拆开进行内部维修，而无需将阀门从管道上切割下来。)

二、 中间驱动层：气动执行器（Pneumatic Actuator）

阀体上方连接的是一个灰色的长方形箱体，这是整套系统的动力来源——气动执行器。

• 工作原理：气动执行器通常分为双作用和单作用（弹簧复位）两种。它内部带有气缸和活塞。当压缩空气从进气口进入时，气压推动活塞运动，活塞通过齿轮齿条机构将直线运动转化为旋转运动，从而带动下方的阀杆和球体旋转 90 度，实现球阀的开启或关闭。
• 核心优势：相比于手动的蜗轮箱，气动执行器的响应速度极快，通常在几秒钟内就能完成一次开/关动作，非常适合需要频繁启闭、快速切断的工况，如自动化灌装线、紧急停车系统（ESD）等。

三、 控制与反馈层（一）：电磁阀（Solenoid Valve）

气动执行器的左侧，连接着一个带有橙色线束、黑色底座、带有品牌标识的微型组件，这是电磁阀。

• 电转气的桥梁：电磁阀是整个气动系统的“大脑”转接器。工厂的中控室（DCS）发出电信号（通常是 24V 直流电或 220V 交流电），电磁阀接收到信号后，立即改变内部的阀芯位置。
• 切换气路：它负责接通或切断通往气动执行器气缸的压缩空气通道，从而精确控制执行器的动作方向（是“打开”还是“关闭”）。常见的电磁阀有单电控和双电控之分，决定着阀门断电后的保持状态。

四、 控制与反馈层（二）：空气过滤减压阀（Air Filter Regulator）

在电磁阀的更左侧，安装着一个带有黑色旋钮、透明滤杯和圆形压力表的装置，这是空气过滤减压阀（常称为“气源处理三联件”中的二联件）。

• 净化与稳压：工厂的压缩空气管路中常带有水份、油雾和粉尘杂质。如果不经过过滤直接进入气动执行器，会严重损坏气缸内部的密封圈，导致执行器漏气失灵。
• 双重保障：透明滤杯通过离心原理过滤掉杂质和水份；黑色的旋钮可以精确调节输出到执行器的气压大小（压力表会实时显示），确保执行器获得稳定、洁净的动力源，延长整套系统的寿命。

五、 控制与反馈层（三）：限位开关盒与顶视窗（Limit Switch Box）

在气动执行器的正上方，安装着一个黑色的紧凑装置，顶部有一个带透明视窗的圆形顶盖（通常带有红/绿、开/关标志），侧面有蓝色的进气/出线孔。

• 视觉指示：顶部的透明视窗可以让现场巡检人员一目了然地看到当前阀门是全开（Open）还是全关（Closed）的状态，无需去触碰或猜测。
• 远程反馈信号：内部通常装有机械微动开关或磁性接近开关。当阀门执行完动作到达指定位置（完全开或完全关）时，这个限位开关盒会向工厂的中控室反馈一个确认信号（如 “ON” 或 “OFF”）。只有中控室收到这个反馈信号，才会确认动作完成，这构成了工业自动化闭环控制的关键一环。

六、 整套系统的应用场景与选型提醒

这套配置齐全的气动球阀系统，是现代化工厂实现远程集控与无人值守的核心部件。它广泛适用于：

1. 水处理与污水处理厂：加药管线和过滤系统的自动切换。
2. 石油化工及精细化工：反应釜进料、出料的自动紧急切断。
3. 食品饮料与制药：CIP（在线清洗）和 SIP（在线灭菌）系统的自动换向。

采购与使用黄金法则（极其关键）：

1. 气源质量决定寿命：气动阀的命脉是压缩空气。请务必确保上游安装了高质量的冷干机和精密过滤器，如果供给执行器的空气带水，几个月内执行器就会报废。
2. 防爆环境选型：如果您的气动阀使用在易燃易爆的化工环境中（如天然气、氢气、挥发性溶剂），电磁阀和限位开关盒必须选用“防爆型”（Exd 或 Exia 等级），千万不能用普通型号，否则一个电火花就可能引发重大安全事故。
3. 电源与气源双配套：现场安装时，除了接通空气管路，还必须为电磁阀配备相应的控制电源（需与电磁阀线圈电压匹配，如DC24V或AC220V）。


Q671F 气动对夹球阀深度解析：超短结构、不锈钢阀体与自动化控制套件全揭秘

导语： 在现代工业自动化生产线、水处理及食品加工过程中，面对空间受限的管路系统，传统法兰球阀往往显得过于笨重。此时，一种以“超短结构”著称的自动化阀门——Q671F 气动对夹球阀，成为了工程设计的优选方案。今天，我们通过一张高清产品实拍图，为您深度解码这款紧凑型自控阀门。从对夹式超薄阀体、304不锈钢材质，到顶部的气动执行器与限位反馈组件，带您全面了解这款工业自动化“轻骑兵”的核心优势。

一、 型号解读与底部阀体：对夹式结构的独特魅力

图片底部是一个典型的对夹式不锈钢球阀。我们从型号 Q671F 和物理外观来拆解其特点：

1. Q（球阀）：代表内部以球体为核心，只需执行器旋转 90 度即可实现流道的全开或全关。
2. 6（对夹式连接）：这是该阀门最突出的外观特征。与法兰式球阀不同，对夹式阀体没有厚重的法兰盘和长螺栓孔。它的阀体非常薄（超短结构），两侧加工有光滑的密封面。
3. 71（手动/气动结构）：表示该阀门配备了ISO 5211 标准化顶部安装平台，用于直接连接气动或电动执行器。
4. F（PTFE 软密封）：代表内部球体和阀座之间采用聚四氟乙烯（PTFE） 密封，耐温通常在 -20℃ 至 150℃ 之间，摩擦系数极低，密封性能极佳。
5. 对夹安装原理：安装时，工人不需要用长螺栓贯穿整个阀体，而是将阀体直接夹在管道的两片法兰之间，用四根长螺栓将管道两端的法兰紧固，从而把阀体紧紧夹在中间。这种结构使得阀门重量轻、体积小，特别适用于安装空间狭窄、管道间距有限的场合。

材质预估：从图片中阀体呈现出的银灰色金属光泽来看，这台阀门通常采用 304 或 316 不锈钢材质。不锈钢材质具有优良的抗腐蚀性和卫生性，不易生锈，不会污染流过的介质。

二、 中间驱动层：铝合金气动执行器

阀体上方通过一个连接支架，安装了一台银色、带有端盖的矩形箱体，这是整套系统的动力核心——气动执行器（Pneumatic Actuator）。

• 铝合金缸体：气动执行器的外壳采用挤压铝合金制造，表面经过阳极氧化或硬质氧化处理，具有极佳的耐磨性、耐腐蚀性和轻量化特点，非常适合频繁动作的自动化环境。
• 齿轮齿条传动结构：执行器内部装有活塞和齿条。当压缩空气从进气口进入时，气压推动活塞作直线运动，齿条带动齿轮轴（与阀杆相连）精确旋转 90 度，从而实现球阀的开关动作。
• 双作用/单作用可选：该执行器通常支持“双作用”模式（需持续供气才能维持开/关状态）和“单作用（弹簧复位）”模式。在断电或断气故障时，弹簧复位式会自动将阀门恢复至安全位置（常开或常闭），是 ESD（紧急停车）系统的首选。

三、 控制与反馈层：顶部的限位开关盒（位置指示器）

在气动执行器的正上方，安装着一个黑色的紧凑型装置，顶部带有一个透明半球形视窗（内部可见红/绿视标）。

• 清晰直观的现场指示：顶部凸起的透明视窗设计非常巧妙。现场巡检人员不需要拆开任何盖子，只需看一眼透明视窗内显示的是 “红色（关闭）” 还是 “绿色（开启）”，就能即刻知晓当前阀门的实时状态。
• 远程位置反馈：这个黑色盒子内部通常集成了机械式微动开关或磁性接近开关（根据型号不同）。当阀门执行器带动阀杆转动到完全开启或完全关闭的位置时，内部的开关会动作，向控制室（DCS/PLC）发送回一个“到位”的电信号。这不仅实现了阀门的自动化，还实现了“闭环控制”——中央系统只有收到这个反馈，才能确认指令已安全执行完毕。
• 可视化设计：限位开关盒带有蓝色的气源接口或电缆进线孔，方便现场连接气管或电缆。

四、 Q671F 气动对夹球阀的三大核心优势

1. 安装空间极省：由于没有庞大的法兰盘，对夹式球阀的长度通常只有同口径法兰式球阀的 1/3 甚至 1/4。在大型工厂密集的管排中，这种“短小精悍”的阀门能极大缓解管道拥挤问题。
2. 成本经济实惠：对夹式阀体用料少，重量轻，加上不需要单独定制长螺栓进行连接，整体采购和安装成本远低于法兰球阀。
3. 自动化无缝衔接：顶部完全匹配 ISO 5211 标准，让气动执行器的安装变得极其简单。

五、 典型应用场景与采购安装核心提醒

基于 对夹式超短结构 + 不锈钢阀体 + 气动自动化 的组合，Q671F 气动对夹球阀在以下工况中表现卓越：

1. 城市污水处理与净水厂：用于加药管线、过滤罐的自动切换截断。
2. 食品、饮料与制药行业：符合卫生要求的流体（如纯水、果汁、药液）的输送管道控制。
3. 纺织、印染与轻化工：用于空间紧凑的自动控制柜配管中。

采购与安装黄金法则（极其关键）：

1. 管道对中要求极高：安装对夹阀门时，必须保证管道两片法兰之间的距离与阀体厚度完全一致，且两片法兰必须绝对平行。如果法兰不平行或强行拧紧螺栓，会导致薄阀体承受巨大的扭曲应力，极易导致阀体内腔变形、球体卡死或密封面被压崩。
2. 必须有垫片：虽然对夹阀体两侧表面很平整，但在安装时，务必在阀体两侧与管道法兰之间放入法兰垫片，防止金属面直接摩擦损伤，并确保密封。
3. 气源洁净度：请务必确保输送给气动执行器的压缩空气是干燥、无油、无尘的。潮湿的空气会迅速氧化铝合金内部，导致活塞卡滞。
